вступ
14 частин навантажувача та їх функції [Повний посібник]: –Є багато галузей або підприємств, які покладаються на здатність ефективно переміщувати продукти та матеріали на складі для транспортування, зберігання та інших цілей. Будь-які збої або перешкоди руху матеріалу можуть знизити продуктивність організації та завдати шкоди її прибутку.
Тому дуже важливо мати не лише хорошу систему, налаштовану для ефективного переміщення матеріалів, але й мати якісне та надійне обладнання для ведення бізнесу. Одним із найважливіших устаткування, яке використовується для переміщення матеріалів у великій кількості місць від фабрик і складів до роздрібних магазинів, є вилковий навантажувач.
Що таке навантажувач?
Вилковий навантажувач - це промислова вантажівка з двигуном, яка використовується для підйому та переміщення матеріалів на короткі або короткі відстані, інакше звана вилковою вантажівкою, - це промислова вантажівка з моторним приводом, яка використовується для підйому та переміщення товарів на піддоні всередині приміщень складу, комор. і розподільний центр. Вила приймають вагу або тяжкість вантажу як одне ціле з кареткою вантажівки. Вилкові навантажувачі задовольняють потреби різних галузей промисловості, включаючи розподільні центри та інші великі складські приміщення. Більші організації мають цілі парки вилкових навантажувачів, на які вони регулярно покладаються, щоб забезпечити максимальну ефективність переміщення своїх матеріалів.
Навантажувачі — це складні або заплутані частини обладнання, які складаються з різних частин, і ці частини навантажувача самі є частиною, як-от підшипники, ланцюги та зірочки. Вилковий навантажувач — це надзвичайно гнучкий робочий транспортний засіб, призначений для швидкого переміщення важких вантажів через розподільний центр або промисловий майданчик. Кожен, хто керує навантажувачем або має справу з операціями з використанням цих машин, повинен отримати розуміння того, з яких частин складається навантажувач.

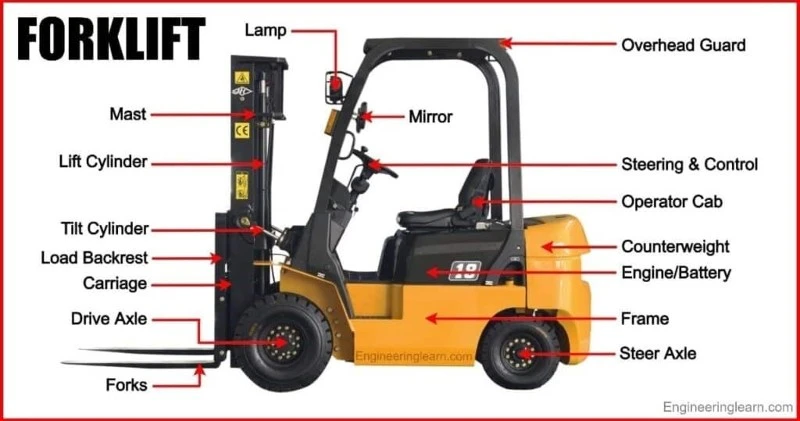

Частини навантажувача
Список із 14 частин навантажувача: –
1. Рама вантажівки
2. Кабіна оператора
3.Противага
4. Щогла навантажувача
5. Джерело живлення
6. Вилковий навантажувач
7. Гальма
8. Циліндри повороту
9. Корпус кабіни
10. Навісне обладнання для навантажувача
11.Вилки навантажувача
12.Лампи
13. Шини для навантажувачів
14. Попереджувальні сигнали та сигналізація
1. Рама вантажівки: (частини навантажувача)
Рама вантажівки або корпус навантажувача виглядає як шасі будь-якого автомобіля. Це металевий каркас, до якого прикріплено або з’єднано багато важливих частин навантажувача, включаючи колеса та осі, двигун, щоглу, противагу та захисний кожух. . У деяких навантажувачах баки для палива або гідравлічних рідин вбудовані в раму вантажівки.
2. Кабіна оператора: (частини навантажувача)
Кабіна оператора – це місце, де водій навантажувача сидить для керування або роботи з обладнанням. Кабіна містить різноманітні органи керування навантажувачем, робочі частини та функції, які використовуються для переміщення та керування навантажувачем. У конкретних навантажувачах кабіна має сидіння для оператора, тоді як інші розроблені та призначені для того, щоб оператор стояв. Система рульового керування навантажувача регулярно використовує гідравлічну систему рульового керування та повертає задню вісь, повертаючи передні шини.
Нижче наведено важелі, які знаходяться в кабінах оператора: –
· Важіль нахилу: –Вони використовуються для регулювання кута вил.
· Важіль підйому:– Вони використовуються для підйому та опускання вил.
·Бічний важіль перемикання передач: –Вони використовуються для рівномірного переміщення каретки.
Верхня огородження — це продовження кабіни оператора, яке підтримує металевий дах над головою оператора. На деяких навантажувачах кабіни можуть бути закриті та включати опалення та охолодження.
3. Противага: (частини навантажувача)
Противага - це вага, спрямований до задньої частини навантажувача, який встановлено на рамі вантажівки. Його призначення полягає в тому, щоб урівноважити вагу вантажу, який піднімає або переносить навантажувач, щоб утримувати його стабільним і запобігти перекиданню.
Противага призначена виключно для врівноваження передбачуваної найбільшої вантажопідйомності. Оператори навантажувачів повинні усвідомлювати максимальну вантажопідйомність, щоб запобігти серйозним нещасним випадкам.
4. Щогла навантажувача: (частини навантажувача)
Щогла навантажувача відповідає за основні можливості навантажувача. Це висхідний або вертикальний вузол у напрямку до передньої частини навантажувача, який містить з’єднані рейки, які піднімають вили, а також каретку з вантажем. Ці рейки приводяться в дію не менше ніж від одного гідравлічного циліндра або безпосередньо, або за допомогою ланцюгів, що приводяться в рух циліндрами.
Зазвичай щогли навантажувача містять нахил і підйомні циліндри: –
(A) Циліндр нахилу
Призначення камери нахилу або нахилу полягає в тому, що вона контролює нахил або нахил каретки, а також кут вилки.
(B) Підйомний циліндр
Підйомний циліндр забезпечує вертикальне переміщення вантажу на щоглі. Це, як правило, одиночний діючий циліндр, який не повністю встановлений у камені, що визначається розміром щогли та кількістю ступенів. Залежно від обсягу використання та розміру вантажу підйомні циліндри можуть потребувати заміни протягом терміну експлуатації вантажівки.
Щогла навантажувача може включати численні ступені, які збільшать висоту підйому, а також вантажопідйомність.
5. Джерело живлення: (частини навантажувача)
Навантажувачі мають два основних джерела живлення: двигун внутрішнього згоряння або, за рахунок електронавантажувачів, електричний двигун, що живиться від акумулятора або паливних елементів. Навантажувачі з двигуном внутрішнього згоряння можуть спалювати газ, зріджений газ, СПГ або дизельне паливо. Ці двигуни схожі на двигуни внутрішнього згоряння в транспортних засобах, які вливають рідке паливо та повітря в циліндр із поршнем, яким керує колінчастий вал (привідний шток). Свічка запалювання запускає вибух, який штовхає поршень вниз у циліндрі, і спадна енергія далі перетворюється на механічну енергію для приводу вилкового навантажувача. Двигуни внутрішнього згоряння навантажувачів складаються з численних внутрішніх компонентів, які включають ланцюги, шестерні та підшипники, які забезпечують їх належне функціонування.
6. Каретка навантажувача: (частини навантажувача)
Каретка - це значна частина щогли, яка використовується для підйому та стабілізації вантажу. Вилки та спинка вантажу загалом вважаються частинами візка: –
(А) Вилки
Вила - це виступаючі шматки металу в нижній частині каретки, які використовуються для підняття вантажу (купи) з основи. Вони доступні в діапазоні ширини, довжини та розміру для різних цілей.
(B) Спинка для навантаження
Це плоска поверхня вздовж задньої частини візка, яка допомагає підтримувати вантаж. Оператори можуть покласти вантаж на спинку, а спинка додатково запобігає ковзанню вантажу назад в оператора.
7. Гальма: (частини навантажувача)
Гальма навантажувача складаються з гальмівних колодок, а також гальмівного барабана. Вони вмикаються за допомогою ножної педалі або ручного гальма. Різноманітні сучасні електричні навантажувачі мають рекуперативне гальмування, яке використовує електродвигун для сповільнення навантажувача, а вироблена енергія використовується для заряджання акумулятора.
8. Циліндри повороту: (частини навантажувача)
Кілька вантажівок мають циліндри повороту. Ці циліндри дозволяють вантажу повертатися вліво або вправо до 90 градусів залежно від прикладення. Вони можуть бути важливою частиною ножичного розширення, яке штовхає вантаж вперед від щогли, дозволяючи циліндрам повороту зафіксуватися.
9. Корпус кабіни: (частини навантажувача)
Кабіни можуть бути відкритими або закритими залежно від міркувань безпеки або навколишнього середовища:-
(Сидіння
У навантажувачах із сидячим положенням сидіння водія розташовується таким чином, щоб оператор міг повністю контролювати його. В електричних підйомниках сидіння також діє як автоматичне відключення, тобто коли оператор стоїть або залишає навантажувач, живлення підйомника припиняється.
(B) Важіль керування
Важелі керування дозволяють оператору задіяти підйомні механізми для маніпулювання вантажем. Ці важелі включають:
Важіль нахилу –Цей важіль регулює кут нахилу вил відносно землі.
Важіль підйому –Важіль підйому зачіпає підйомні механізми на щоглі.
Бічний важіль перемикання передач –Цей важіль дозволяє перемістити вантаж на кілька сантиметрів вліво або вправо.
Поворотний важіль –Для вантажівок із поворотним механізмом, наприклад тих, що використовуються для стелажних систем, поворотний важіль дозволяє повертати вантаж на 90 градусів ліворуч або праворуч. Ця система також включатиме або включатиме в себе механізм ножиць і подовжуючий важіль, який дозволяє штовхати рухливий вантаж вперед для розміщення всередині стелажа.
(C) Охорона над головою
У потенційно небезпечних середовищах може бути встановлений захисний кожух, щоб захистити оператора від падіння сміття або руйнування вантажу під час перебування на висоті. За потреби також можуть бути посилені огородження.
10. Навісне обладнання для навантажувача: (частини навантажувача)
У деяких випадках пара вил не працює для вантажу, який ви хочете мати на навантажувачі. Навісне обладнання дозволяє вашому навантажувачу стати більш ефективним і універсальним у догляді за унікальними матеріалами та продуктами для транспортування. Більшість цих насадок забезпечують додаткові можливості або підтримку для великих, важких або нетрадиційних вантажів. Стійкість навантажувача може істотно змінитися навісним обладнанням.
11. Вилки навантажувача: (частини навантажувача)
Існує багато видів вил навантажувача, і кожен тип матиме різні варіанти довжини, ширини, глибини, а також вантажопідйомності.
12. Лампи: (частини навантажувача)
Навантажувачі мають кілька унікальних типів ламп залежно від застосування. Однією з найвідоміших є лампа, прикріплена до верхнього щитка. Цей світильник є спрямованим джерелом світла, керованим або обмеженим оператором. Подібно до прожектора, він корисний для забезпечення точкового освітлення вантажівок, контейнерів і різних приміщень, де розміщуються або знімаються вантажі. Великі вантажівки, які працюють на вулиці або вночі, можуть мати формальний набір фар, як у автомобіля.
Більшість вантажівок мають червоні та жовті задні ліхтарі для вказівки та демонстрації розриву, заднього ходу та повороту. Залежно від моделі та розміру, деякі можуть мати жовтий або червоний обертовий ліхтар безпеки або стробоскоп у найвищій точці вантажівки.
13. Шини навантажувача: (частини навантажувача)
Шини для навантажувача є достатньо важливими для забезпечення тяги або опори, необхідних для безпечного та ефективного переміщення навантажувача. Існує кілька типів шин для навантажувачів, і навантажувачі можуть мати різне розташування шин. У той час як більшість навантажувачів мають чотири колеса, є деякі, які використовуються всередині, мають триколісні компонування, які можуть пересуватися в обмеженому або обмеженому просторі.
Загалом шини для навантажувачів бувають одного з наступних двох видів:
(A) Пневматичні шини
Ці шини краще підходять для зовнішнього середовища, оскільки вони мають зчеплення з шорсткими та нерівними поверхнями. Є пневматичні шини, які набухають повітрям, і пневматичні шини виготовлені з використанням міцної еластичності.
(B) Амортизовані шини
Ці шини використовуються всередині на гладких, плоских поверхнях, оскільки вони мають низьке зчеплення з опорою. Вони чудово підходять для робочих місць, де потрібен малий радіус повороту, їх не складно обслуговувати та вони відносно недорогі.
14. Попереджувальні сигнали та сигналізація: (частини навантажувача)
Безпека навантажувачів має вирішальне значення, оскільки щороку все ще відбувається велика кількість травм під час використання ліфтів на робочому місці. Щоб забезпечити безпечну роботу, багато вилкових навантажувачів мають сигналізацію та сигнали, коли вантажівка використовується. Нижче наведені сигнали тривоги, які використовуються з метою безпеки.
(A) Сигналізація максимальної висоти
Ця сигналізація попереджає оператора про те, що піднятий вантаж перевищує або перевищує максимальну номінальну вагу підйому.
(B) Резервна сигналізація
Автоматично втягується, коли ліфт рухається назад, щоб попередити працівників і тих, хто перебуває поблизу.
(C) Низька потужність
Дуже важливо підтримувати потужність протягом усього циклу підйому. Індикатори низької потужності, наприклад індикатор електричного заряду або покажчик рівня рівня палива, можуть видавати звуковий сигнал, коли палива або потужності надто мало.
(D) Ріг
Багато сигналів тривоги та сигналів, включених у навантажувачі, автоматично блокуються. Гудок, у будь-якому випадку, обмежений оператором. Це дозволяє використовувати додаткове попередження, корисне в шумному середовищі та глухих кутах.
Висновок
В умовах інтенсивного використання багато частин потребують заміни, а інші прослужать весь термін служби навантажувача. Незважаючи на це, потужна програма технічного обслуговування та старанне обслуговування в поєднанні з гідним знанням деталей придбаного навантажувача забезпечать довгостроковий прибуток від підприємства, який буде безпечним для всіх учасників. З таким оперативним успіхом їзда на вилкових навантажувачах, утримання їх у справному стані є принциповим для будь-якої організації. Крім того, через тип роботи, яку вони виконують, і умови, в яких вони працюють, власники та допоміжний персонал повинні розуміти конструкцію та частини навантажувача, щоб підтримувати їх у роботі.
